Fitur-fitur Dasar
Fitur-fitur dasar yang sering digunakan adalah Extruded, Revolved, Swept, Lofted. Fitur-fitur tersebut ada 2 macam, ada boss dan cut. Boss digunakan untuk membentuk sketsa 2 dimensi menjadi 3 dimensi. Sedangkan cut digunakan untuk menghilangkan sebagian dari objek 3 dimensi. Untuk lebih jelas, dibawah ada gambar dan penjelasan lebih detail. Selain itu, fitur sederhana lainnya yang biasa digunakan adalah Shell.
Extruded
Extrude seperti menarik secara tegak lurus terhadap bidang sketsa 2 dimensi sehingga sketsa menjadi objek 3 dimensi. Perbedaan extrude boss dan extrude cut dapat dilihat di gambar. Extrude cut digunakan untuk membuat lubang, menghilangkan bagian dari objek 3 dimensi, sedangkan Extrude boss digunakan untuk membuat objek 3 dimensi
Revolved
Seperti extrude, Revolve juga terdiri dari revolved boss, dan revolved cut. Revolved ini seperti memutarkan sketch sehingga membentuk objek 3 dimensi.Pada gambar kiri, sketsa 2 dimensinya adalah persegi panjang, lalu direvolved 360 derajat dengan sumbu acuannya adalah salah satu sisi persegi panjang (berwarna biru muda), sehingga terbentuk objek 3 dimensi. Demikian juga untuk revolved cut, namun digunakan untuk menghilangkan bagian dari objek 3 dimensi
Swept
Fitur swept digunakan untuk membuat bentuk-bentuk seperti pipa. Untuk menggunakan fitur ini dibutuhkan suatu 1 sketsa tertutup (kontour) 2 dimensi dan 1 sketsa berupa garis. Hasilnya adalah suatu bidang yang di extrude sesua dengan garis.
Loft
Loft dapat digunakan untuk membuat objek seperti teropong, piramida, kerucut dan laiinya. Untuk menggunakan fitur ini dibutuhkan 2 sketsa tertutup 2 dimensi (kontour). sehingga membutuhkan 2 plane yang sejajar. Lalu fitur ini akan membuat objek 3 dimensi berdasarkan 2 sketsa tersebut (gambar kanan)
Shell
Fitur shell biasa digunakan untuk membuat part yang berongga. Rongga dapat dibuat dengan memilih face/permukaan yang ingin dilubangi. Pada gambar diatas (Tengah) ada permukaan berwarna biru yang adalah face/permukaan yang dipilih untuk fitur shell. Lalu dibawahnya ada angka ukuran ketebalan dari sisi luar dengan shell yang dibuat. Hasil akhir dari fitur shell ada pada gambar di kanan.
Fitur-fitur lebih rumit
Ada sangat banyak fitur yang dapat digunakan untuk membuat objek 3 dimensi di solidworks. Namun pada medium kali ini, penulis hanya akan membahas fitur-fitur yang sering digunakan penulis, seperti:
- Dome
- Helix/Spiral
- etc
Dome
Fitur dome membuat salah satu permukaan menonjol dan berbentuk seperti kubah. Untuk menggunakan fitur ini, pengguna dapat memilihnya di : Insert => Features => Dome
Helix/Spiral
Helix/Spiral adalah fitur yang biasa digunakan untuk membuat objek seperti pegas, per. Untuk menggunakan fitur ini diperlukan suatu sketsa lingkaran.
Parts

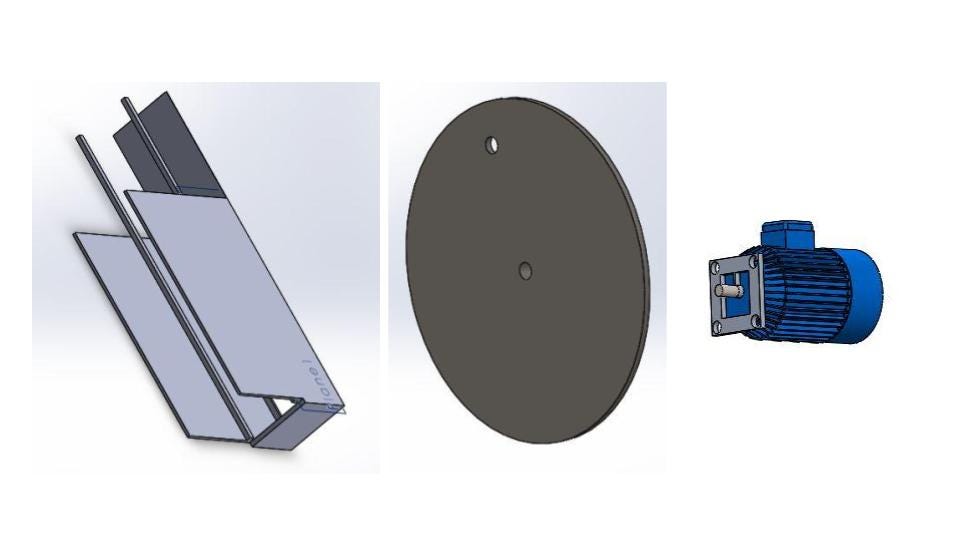

Parts adalah bagian-bagian dari suatu rakitan(assembly). Pada gambar contoh diatas, dibuat part casing (kiri), piringan (tengah), dan motor (kanan).Part motor adalah sebuat assembly, namun dapat dipergunakan sebagai part untuk assembly lainnya.
Assembly
Assembly atau rakitan adalah gabungan part-part. Pada gambar diperlihatkan hasil dari assembly pada aplikasi solidworks. Untuk membuat suatu assembly di solidworks, dapat dibuat dengan mengklik new-assembly. Lalu memasukan part-part yang ingin dirakit. Untuk merakit part-part tersebut, diperlukan “mates”. Mates ini menunjukkan relasi antar part-part seperti posisi antar bidang pada part, jaraknya, dsb.
Mate
Ada 3 macam Mate pada solidworks, yakni: Standard, Advanced, dan Mechanical. Berikut ada mates-mates yang termasuk pada macam-macam tersebut.
Standard Mates : angle, coincident, concentric, distance, lock, parallel, perpendicular,dan tangent mates.
Standard Mates adalah mates yang paling umum dan sering digunakan. Coincident biasa digunakan untuk menempelkan 2 permukaan. Concentric biasa digunaan untuk bangun bentuk silinder agar satu sumbu putar. Distance digunakan untuk jarak tetap antar 2 entiti(titik, garis, bidang).
Parallel digunakan agar garis atau bidang sejajar dengan garis dan bidang lainnya. Untuk Perpendicular, digunakan untuk membuat 2 garis atau 2 bidang saling tegak lurus. Dan tangent mates digunakan untuk membuat 2 objek bersentuhan, biasanya digunakan antara part silinder dan bidang lurus.
